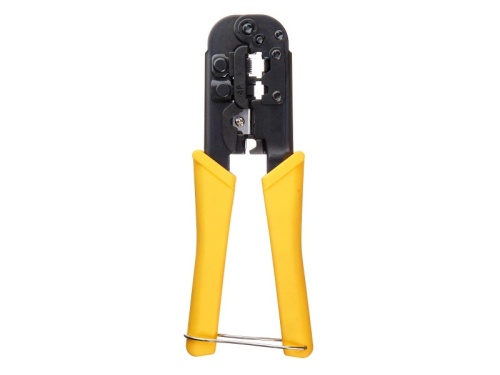

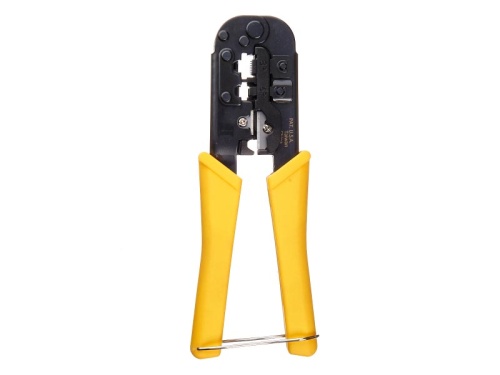

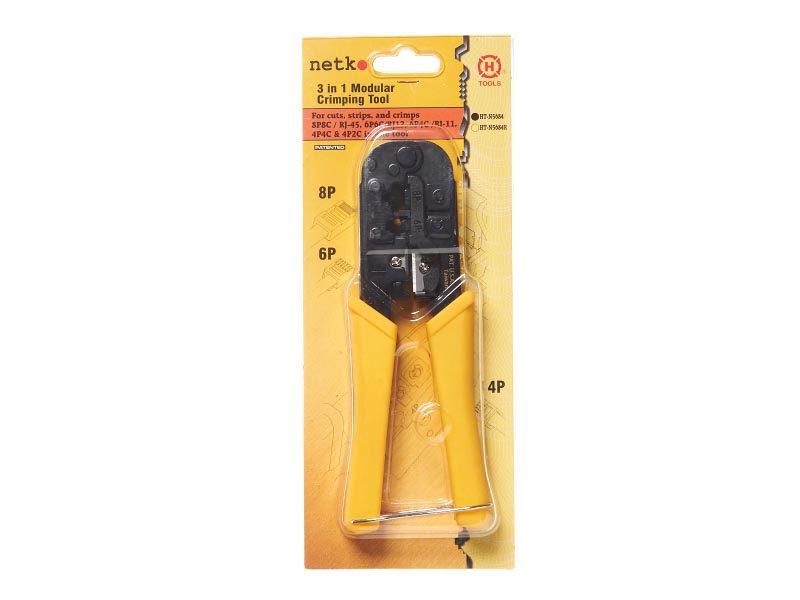

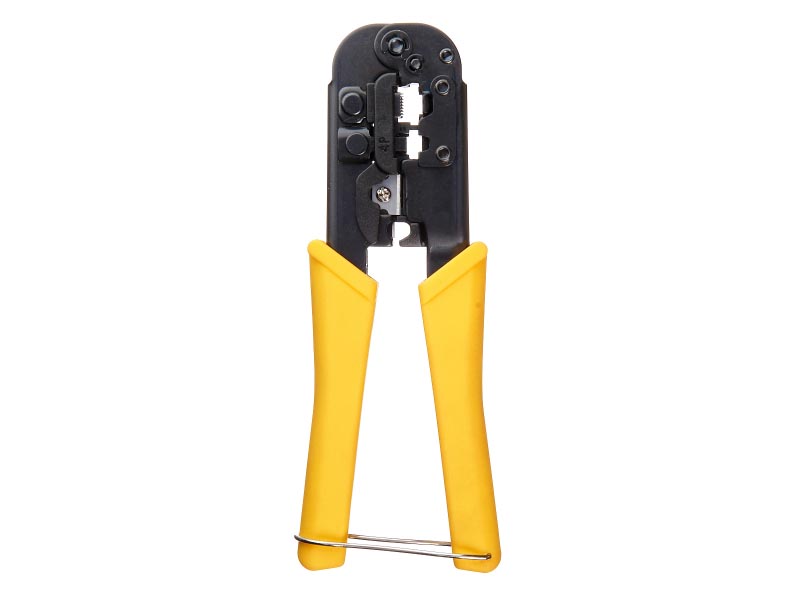

Инструмент для обжима витой пары (кримпер), HT-N5684 купить с доставкой по всей России

Универсальный инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Для начала работы сдвиньте стопор для освобождения рукояток
1) Обрезание кабеля:
Возьмите инструмент так, чтобы одинарное лезвие было обращено к вам.
Вставьте кабель и обрежьте его на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.
2) Снятие внешней изоляции (для плоского кабеля)
2а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны двойных ножей так, чтобы он уперся в ограничитель.
2б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.
3) ) Держа кабель перпендикулярно ножам, сожмите рукоятки, вытяните кабель из инструмента.
4) Снятие изоляции (для круглого кабеля)
Вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.
5) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.
6) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.
Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.
7) Гнездо для обжатия штекеров 4р находится с противоположной стороны

Для крепления следующих типов штекеров: 8P8C(RJ-45), 6P6C(RJ-12), 6P4C(RJ-11), 4P4C и 4P4C
Типы сменных лезвий: HT-RB0809S
